Ein Datenfaden.
Alles verbunden. Null Chaos.
Bibliothek, Stromkreise, Verteilerpläne und Koordination hängen an denselben Projektdaten statt an Excel-Listen und E-Mails. Was Sie im Editor festlegen, fließt geprüft zurück in Revit.
Der Workflow
Erstellen
DWG-Legende importieren, .rfa-Bestand übernehmen, zeichnen oder per KI entwerfen. Immer mit echten 2D-Symbolen.
Freigeben
Ein Release friert den geprüften Stand ein. Jeder Stand bleibt für immer nachvollziehbar.
Anwenden
Ein Klick in Revit: Das Plugin lädt das aktuelle Release aus der Cloud. Projekte arbeiten nie mit dem Entwurf.
Prüfen

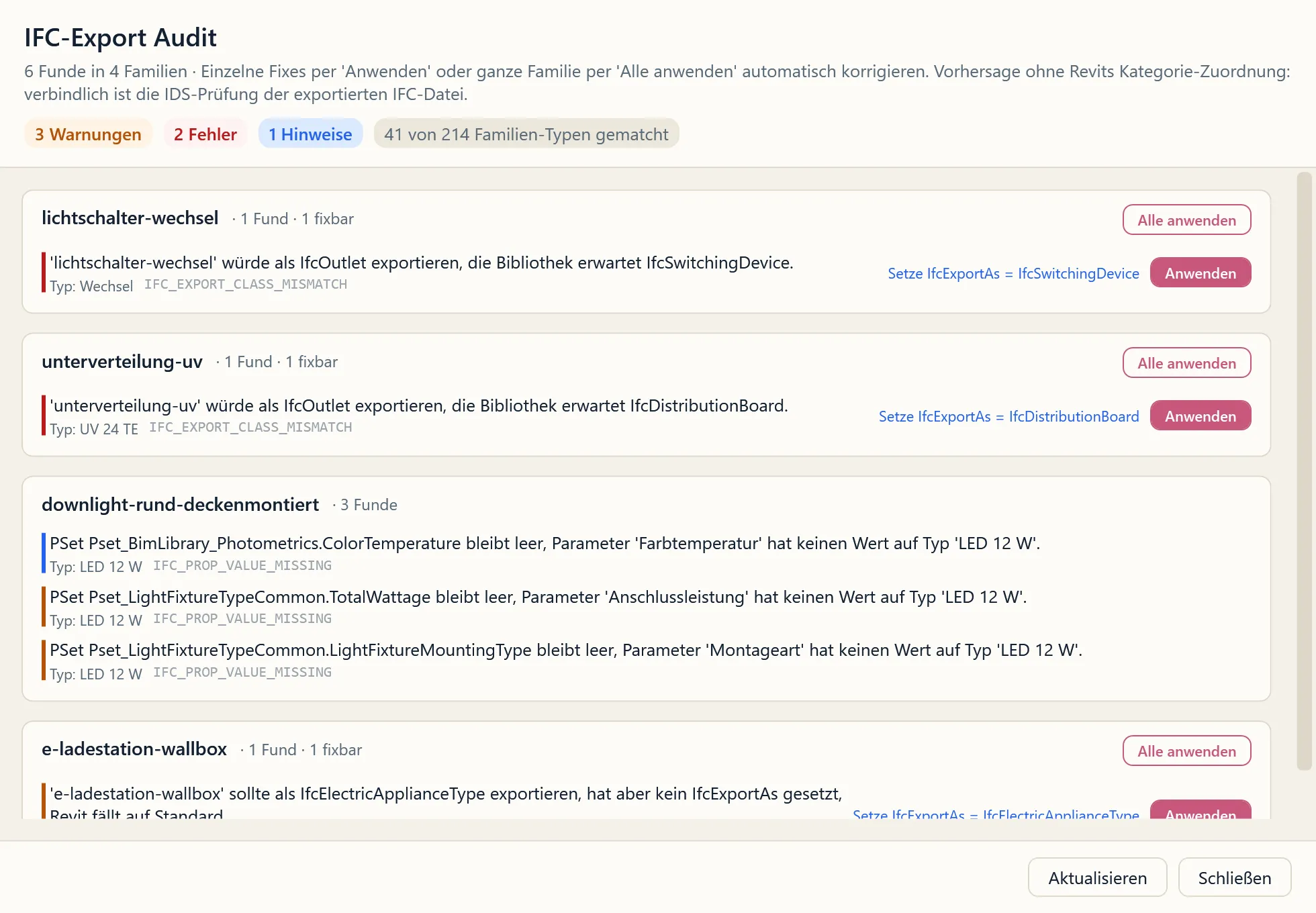

IFC-Audit und Kollisionscheck: Fehler finden, bevor es jemand anderes tut.
Neues Bauteil? Symbol, Familie und alle Typen samt Daten: in Sekunden angelegt.
Blatt 01 / 08 · Warum
BIM hat das Modell verändert. Den Workflow hat es nicht verbunden.
Revit fürs Modell, Excel für Listen, ein CAD-Programm für den Verteilerplan, E-Mails für die Abstimmung, das Netzlaufwerk für die Familien. An jeder Übergabe bricht Information. BimWired verbindet diese Inseln, als Cloud, die sagt, wo Ihre Daten liegen: EU, Frankfurt.
Ein Datenfaden
Stromkreise und Verteilerplan entstehen aus den Daten des Modells und fließen zurück in Revit. Keine Liste, die jemand von Hand abgleicht.
BIM ohne Neuanfang
.rfa-Bestand, DWG-Legenden, Herstellerdaten und Bürostandards ziehen mit um, statt neu gebaut zu werden.
Abstimmung ohne Pingpong
Kollisionen aus Revit werden Aufgaben mit Zuständigen und Frist, auch für Beteiligte ohne eigenes Konto.
Ein geprüfter Stand
Releases frieren den geprüften Stand ein, ein Klick im Plugin lädt ihn, das IFC-Audit prüft vor der Abgabe.
Blatt 02 / 08
Der Datenfaden in der Praxis: der Elektro-Rundlauf
Vom Bauteil zum Stromlaufplan.
Der Verteilerplan ist keine losgelöste Zeichnung mehr: Er entsteht aus den Daten des Modells, wird nach VDE geprüft und schreibt seine Ergebnisse zurück. Die Entscheidungen treffen Sie, die Übertragung erledigt BimWired.
-
01

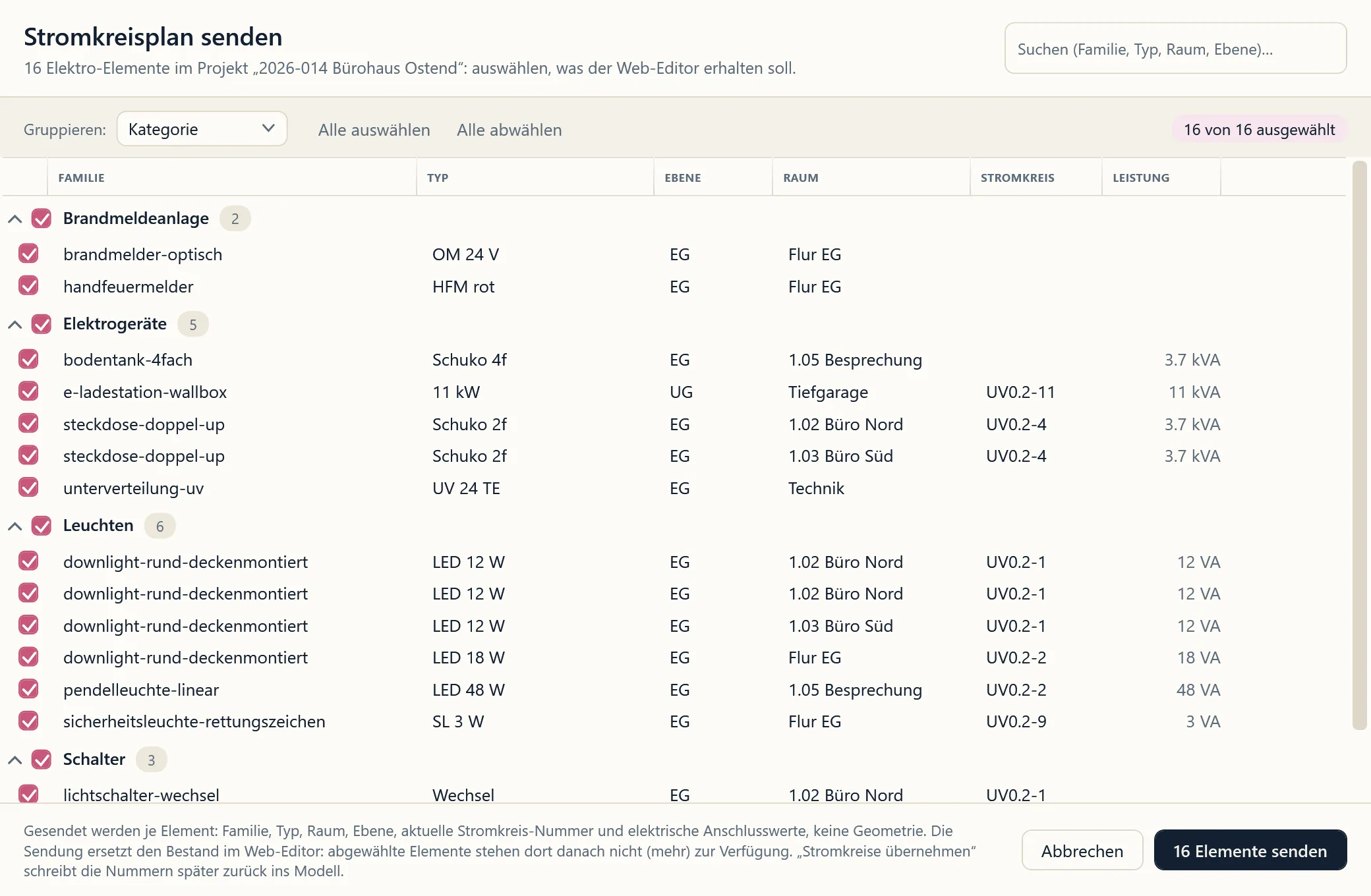

Revit sendet die Elektro-Elemente
Leuchten, Steckdosen, Verteiler: ein Klick im Plugin schickt sie mit Raum und Ebene in den Editor. Nie automatisch, immer mit Bestätigung.
-
02

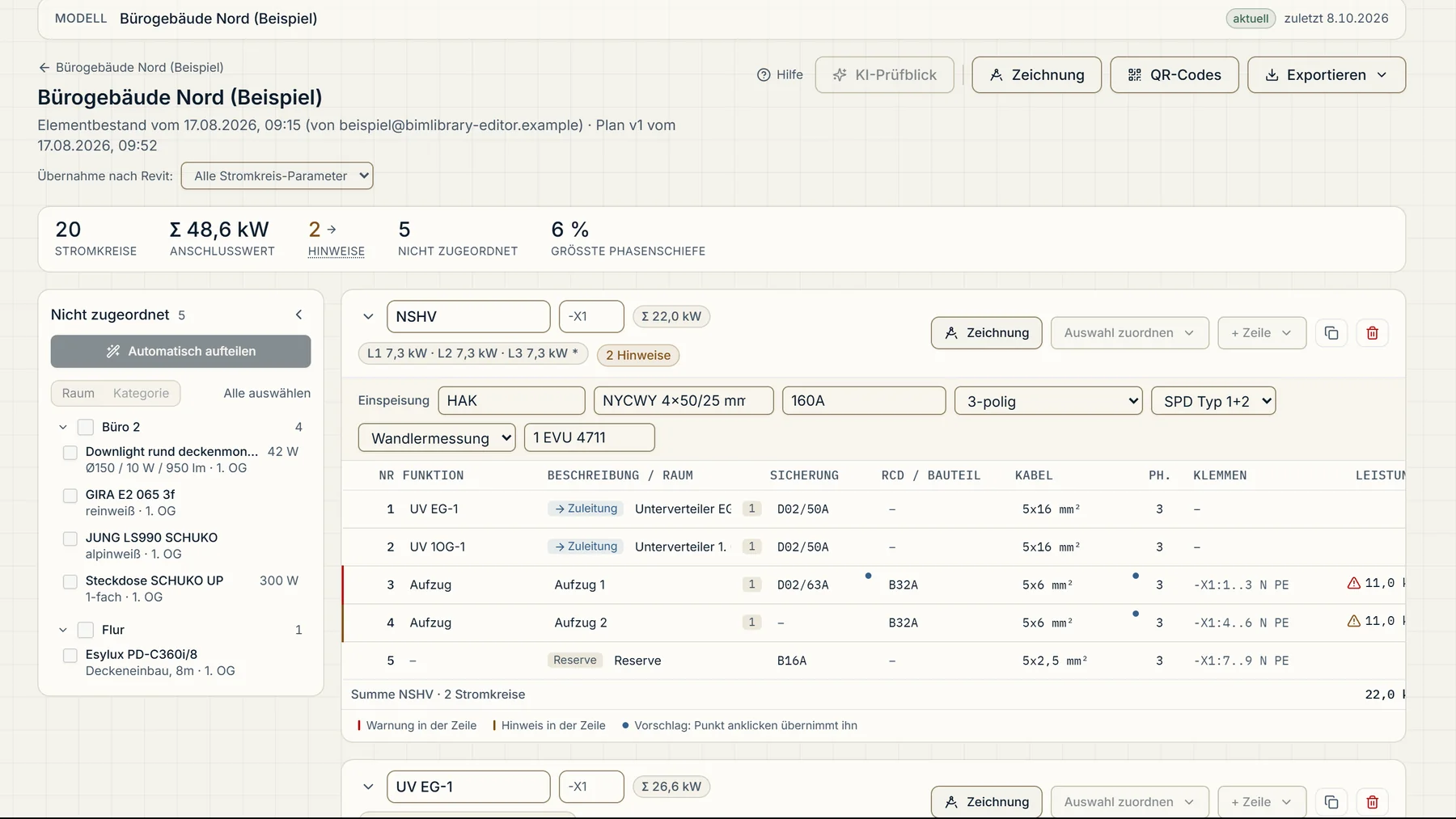

Der Editor plant die Stromkreise
Verteiler und Stromkreise per Drag & Drop oder automatischer Aufteilung, mit Leistungssumme, Phasenbilanz und Regelprüfung nach VDE.
- UV0.2-1 Leuchten 1.02, 1.03
- 36 VA
- UV0.2-2 Leuchten Flur, 1.05
- 66 VA
- UV0.2-4 Steckdosen 1.02, 1.03
- 7,4 kVA
- UV0.2-9 Sicherheitsleuchte
- 3 VA
- UV0.2-11 Wallbox Tiefgarage
- 11 kVA
-
03
Revit schreibt die Nummern zurück
„Stromkreise übernehmen“ stempelt jede Leuchte und jede Steckdose mit ihrer Verteiler-Stromkreisnummer, und der Verteilerplan ist druckfertig gezeichnet.
-
04
Die Doku geht raus
Drucken, mehrseitiges Vektor-PDF oder DXF in sieben sauberen Layern, 1:1 in Millimetern: legt sich ohne Skalieren in jeden Planrahmen, Text bleibt Text.

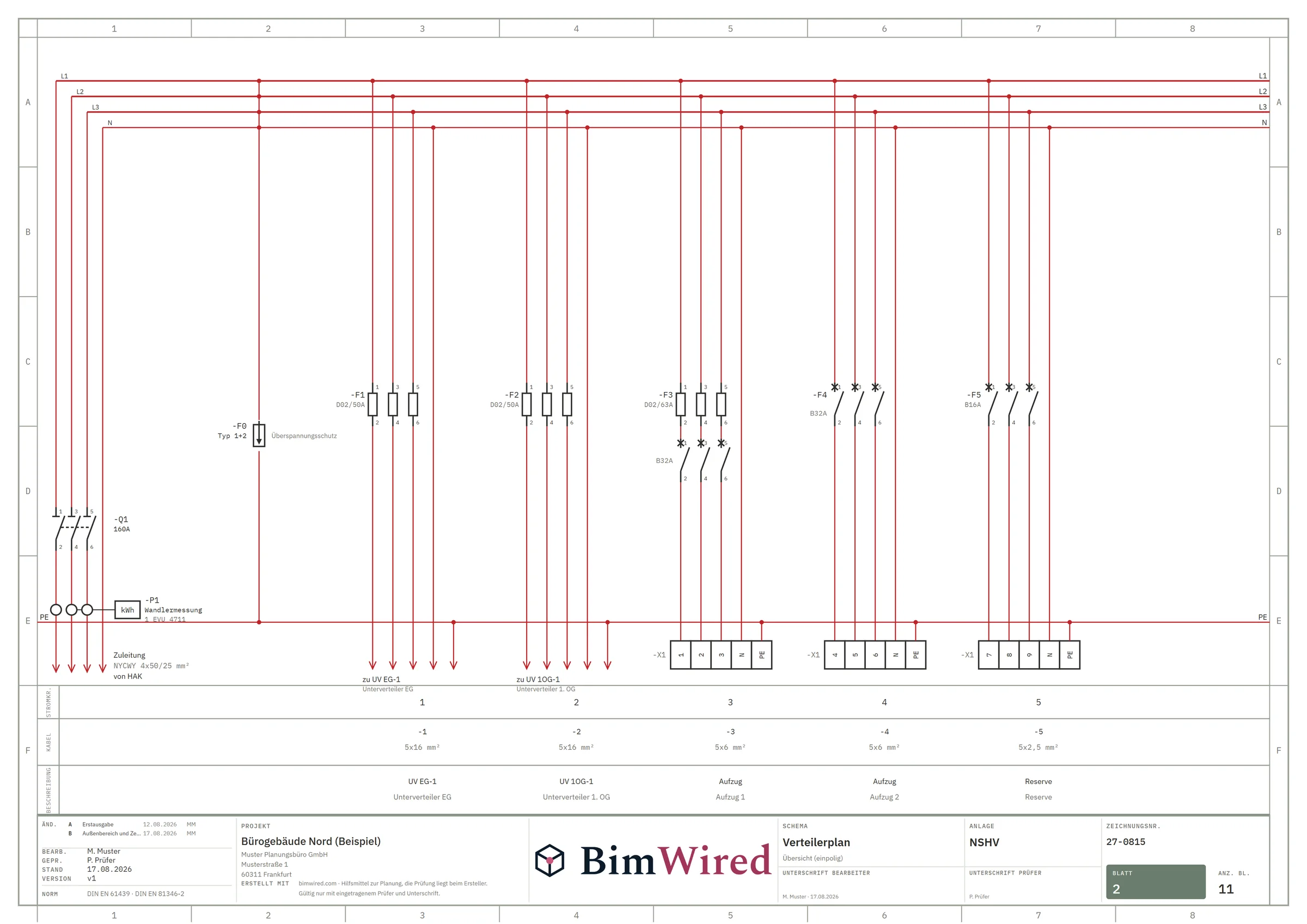

Das Ergebnis: ein Plan, den Sie so abgeben.

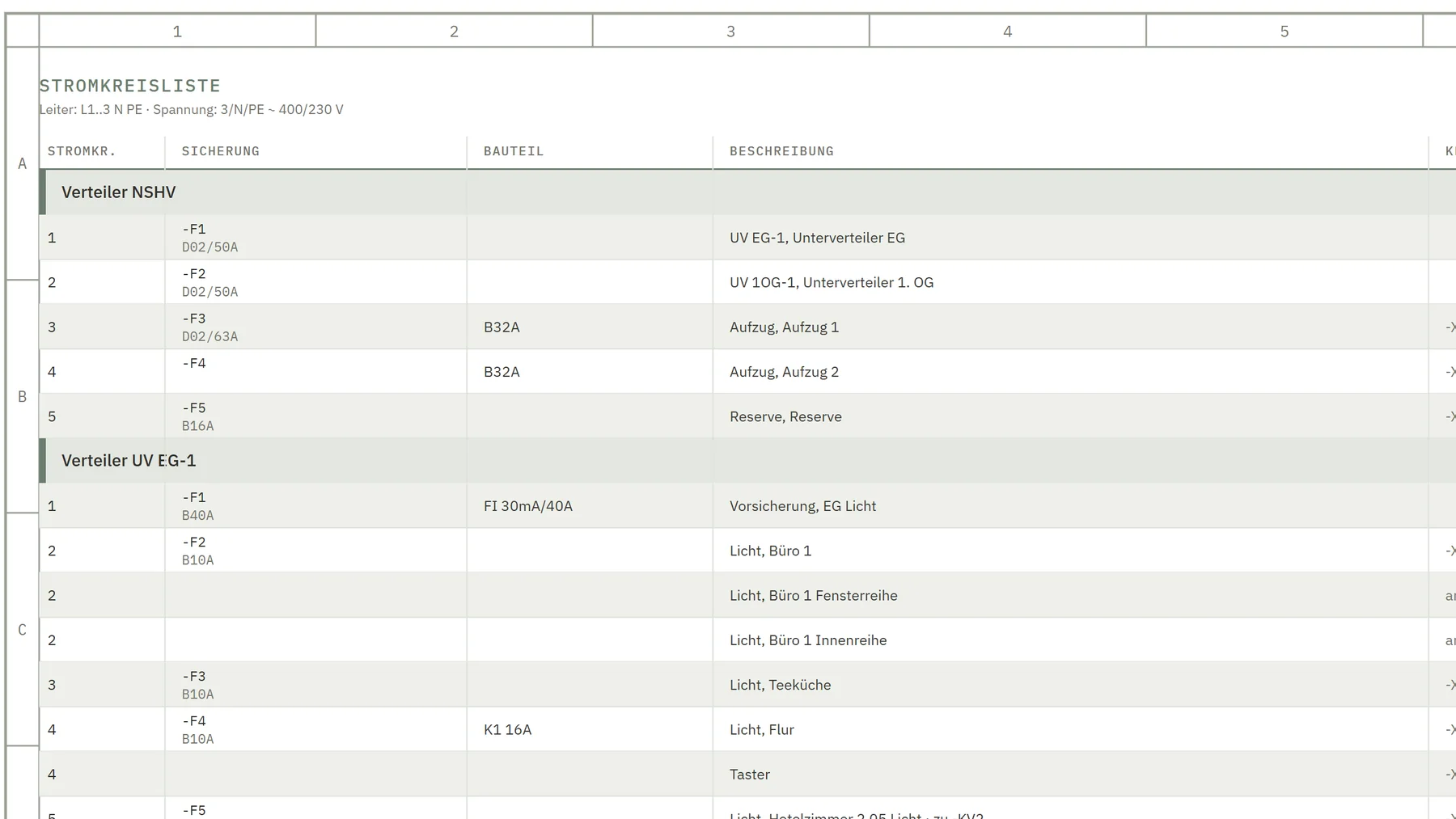

Kein Schema zum Nachzeichnen. Aus dem Stromkreisplan entsteht der ganze Blattsatz: Verteilerpläne, Stromkreisliste, Klemmenplan und technische Daten, A3 quer mit Schriftfeld.
Regelprüfung und Plandarstellung orientieren sich an diesen Normen. DIN VDE 0100 ist die deutsche Umsetzung der europaweit harmonisierten HD 60364: die Grundlage gilt in ganz Europa.
Blatt 03 / 08
Der Alltag mit BimWired
Sechs Schmerzpunkte. Gelöst.
Jede Station baut sich beim Scrollen auf; die rosé markierten Punkte verraten Details.
„Wo ist die aktuelle Pumpe?“
Schluss mit Netzlaufwerk-Archäologie: eine Bibliothek fürs ganze Büro, jede Familie mit echtem Symbol, gefunden in Sekunden.
„Ist die überhaupt fertig?“
Kein Bauchgefühl mehr: Die Validierung hakt ab, was stimmt, und sagt klar, was noch fehlt.
„Und unser Bestand?“
Kommt mit: .rfa-Dateien stapelweise mit KI-Vorschau, Symbole aus Ihrer Legenden-DWG, Herstellerdaten aus BMEcat und CSV als saubere Typen.
„Projekt-Setup frisst Tage.“
Nicht mehr: Ihre Firmenvorlage richtet Ansichten, Filter, Linienstile und Parameter ein, Plankopf und Georeferenzierung inklusive, ganz ohne .rte.
„Durchbrüche per E-Mail-Liste?“
Nicht mehr: Der Kollisionscheck prüft gegen Ihre Matrix, die Klärung läuft im Editor, und freigegebene Durchbrüche platziert das Plugin selbst.
„Der Prüfer findet’s zuerst.“
Findet er nicht: Das IFC-Audit prüft das Modell gegen Ihre Regeln, Wochen vor der Abgabe, nicht danach.
Drallauslass Decke
3 TypenNeu aus KI
klimaanlage
3 TypenBereit
Anbauleuchte Feuchtraum
3 Typen1 Warnung
LED-Lichtband
5 TypenBereit
Blatt 04 / 08
Der Beschleuniger
KI, wo Planer sie brauchen.
Ein Bauteil fehlt? Beschreiben, und in Sekunden steht die Familie mit 2D-Symbol, allen Typen und ausgefüllten Daten, klassifiziert aus echten IFC- und DIN-276-Katalogen. Die KI beschleunigt den Fachplaner, sie ersetzt ihn nicht.
2D-Symbol
Nachgestellte Demo · KI ist im Abo enthalten, kein eigener API-Key nötig.
Blatt 05 / 08
In Revit
Ein Reiter. Der ganze Werkzeugkasten.
Nach der Installation trägt Revit eine Registerkarte mehr: sieben Gruppen von der Bibliothek über das Projekt-Setup bis zum Stromkreis-Rundlauf, alle auf dem Stand, den der Editor freigegeben hat.
Bibliothek
Cloud-Update
Familien aktualisieren
Hochladen
LegendeBibliothek
Projekt
Neues Projekt
LinienstileProjekt einrichten
Stromkreisplan senden
Stromkreise übernehmenElektro
IFC-Audit
Bauteilliste
Kollisionen
Konflikte holen
Durchbrüche
IssuesPrüfen
SkripteAutomatik
Skelette
PlankopfAdmin · nur mit Editor
Konto
Hilfe
Blatt 06 / 08
Und außerdem
Werkzeuge für den Alltag.
Sechs Dinge, die im Büro sofort Arbeit sparen, ohne dass wir jedem ein eigenes Kapitel bauen.

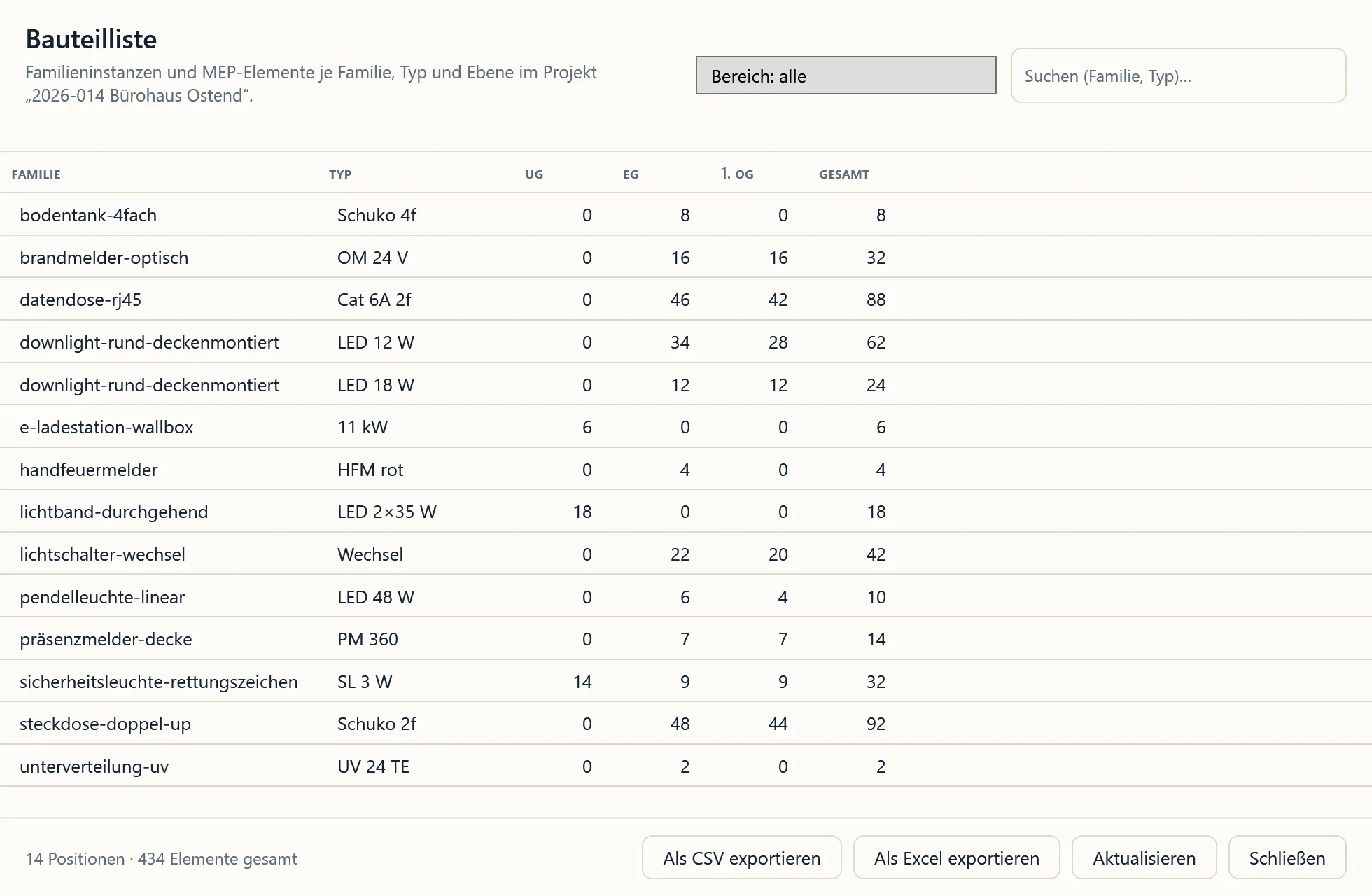

01Bauteillisten
Stückzahlen je Ebene, Raum und Bearbeitungsbereich, aus Revit gesendet, als CSV, Excel oder Druckblatt mit teilbarem Link.
02IDS-Export
Ihre Bibliotheksregeln als buildingSMART-IDS, direkt einlesbar in Solibri und BIMcollab.
03Fremdfamilien finden
Die Bauteilliste markiert jede Familie als Bibliothek, Fremd oder System, auch geladene ohne Instanz, mit CSV-Export für die Bereinigung.
04Familien aktualisieren
Hebt bereits platzierte Familien im laufenden Projekt auf den neuen Release-Stand, ein einziger Rückgängig-Schritt.
05Symbol-Editor
2D-Symbole direkt im Browser zeichnen und pflegen, aus DWG, SVG oder per KI, mit automatischer Symbollegende in Revit.
06Skripte ohne Programmierer
Beschreiben statt programmieren: geprüfte C#-Skripte laufen im Plugin in einer Transaktion, ausführbar ab der Basis-Lizenz.
Blatt 07 / 08
Wer wir sind
Ein kleines Team aus TGA-Planung und Software. Wir glauben, dass Modell, Berechnung, Plan und Abstimmung an einem Faden hängen sollten, und sind stolz darauf, KI nicht als Buzzword zu benutzen, sondern als Werkzeug.
Hinter BimWired steht Rowan Hamid, Elektrofachplanerin und BIM-Koordinatorin. Fragen zum Einsatz in Ihrem Büro gehen direkt an Rowan: +49 157 34649392 oder info@bimwired.com.
Blatt 08 / 08
FAQ
Häufige Fragen
Wo liegen unsere Daten?+
Welche Revit-Version?+
Wie kommen Familien ins Projekt?+
Was prüft die Stromkreis-Planung?+
Ersetzt die Regelprüfung den Fachplaner?+
Was passiert mit unseren .rfa-Dateien?+
KI und Datenschutz?+
Was kostet BimWired?+
Bereit?
Ihr Projekt. Verbunden.
Testen Sie BimWired 14 Tage mit Ihren eigenen Projekten: voller Pro-Umfang, ohne Zahlungsdaten, und die Testphase endet von selbst.
